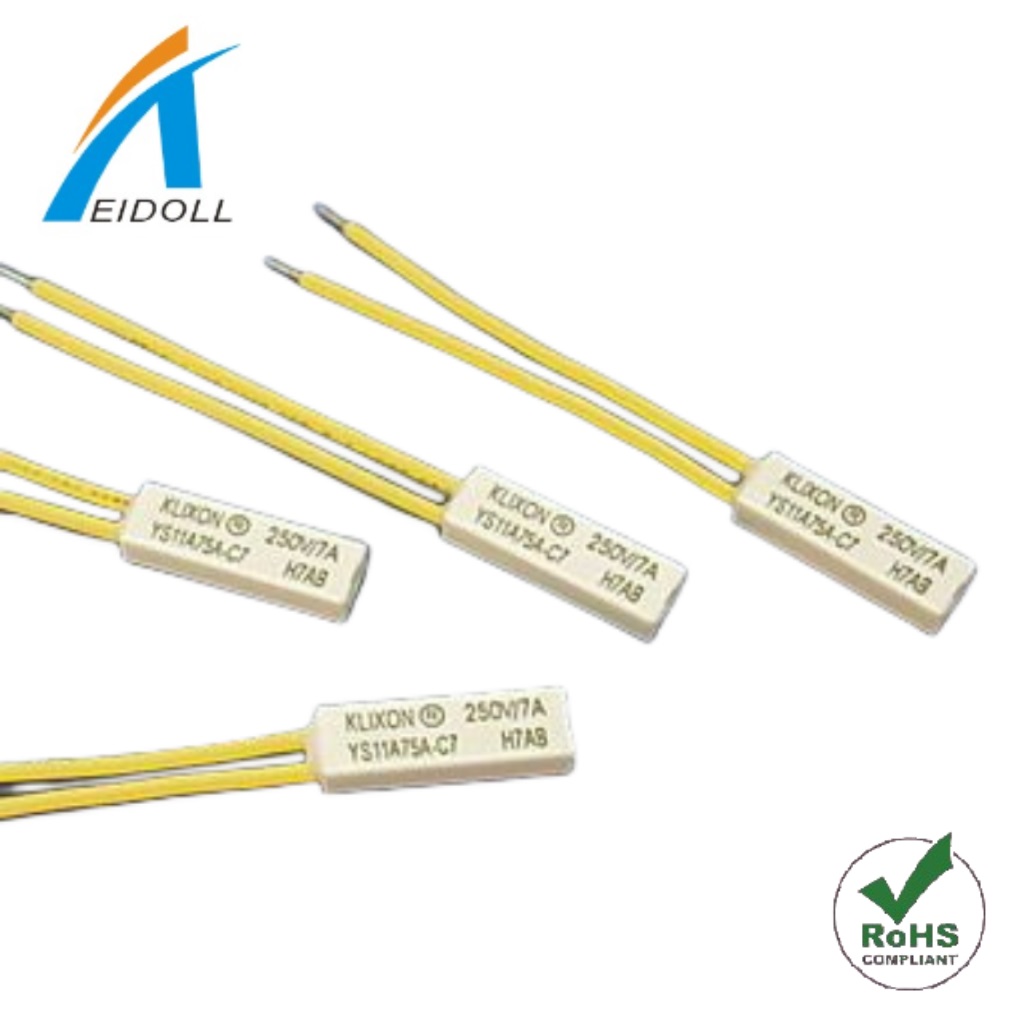

森薩塔SENSATA/KLIXON YS11系列溫控器 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
服務項目：森薩塔SENSATA/KLIXON YS11系列溫控器 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
點擊次數：9202 次 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
詳細信息： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東莞市愛多電子有限公司銷售森薩塔、德州儀器Sensata YS11序列溫控器，其產品特點如下：
YS11的開發旨在保護人員和財產免受風扇、洗衣機以及其它電器中使用的電機可能發生的事故或故障。它用作自復位熱斷路器（2B型）、熱電機保護器（3C型）和鎮流器熱保護器。
通過夾緊或插入，YS11可用于樹脂封裝電機的繞組上和外部。由于YS11有一個塑料外殼，它不需要與電機的金屬部分絕緣。
產品規格
觸點容量
TCO, TMP TCO 鎮流器
7A/250Vac,10A/125Vac,6A/24Vdc, 15A/18Vdc,1.5A/250Vac
溫度范圍
馬達保護的溫度范圍
45 to 150°C
鎮流器保護的溫度范圍
45 to 150°C
溫度公差
±
5K
產品最高溫度
150°C
操作時間
持續
污染狀況
污染
感應溫度范圍
整個控制
防護等級
IP00
電氣連接
焊接
結構
YS11采用簡單的設計，基于Sensata Technologies公司眾所周知的恒溫器技術，具有足夠的密封能力，可以承受浸入油漆過程，并可以纏繞在繞組上。

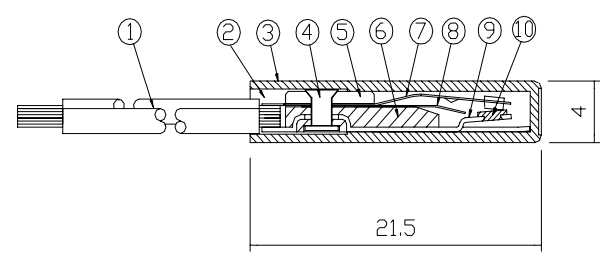

7.可動臂通過10.可動觸點和固定觸點將電流從1.引線輸送到9.下端子，該下端子插入模制在6.下塊中。7.活動臂、8.雙金屬盤和5.上板用鉚釘固定，用4.孔眼固定6.下塊。將該組件插入3.外殼中，并灌注環氧樹脂進行密封。
由于切斷電源的跳閘時間取決于YS11保護器的工作溫度，因此應正確選擇每個額定值。
應用說明
R型外殼是為樹脂封裝電機開發的，設計用于抵抗成型過程中可能施加的高壓。要求最大壓力控制在7.5Mpa以內。請注意，R型外殼沒有足夠的密封能力，因此不應用于繞組浸漆工藝。尺寸為6.0mm x
7.8mm（橢圓形）x 23.0mm長。與S型外殼一起使用，環境溫度較高，配置與標準外殼相同。外殼材料采用PPS（RTI:240°C），與R型外殼相同，因此可以短時間抵抗高溫。這種情況也不適用于浸漆工藝。應正確選擇額定值，以保護電機和其他設備。“性能”頁面中描述了短時跳閘電流和時間，有助于選擇最合適的工作溫度。必須保持電流也是重要性能之一，也可以從UTC性能曲線中選擇。
. 尺寸
標準型外殼 : 寬6.9 x 長21.5 x 高4.0mm 包括頭部.
編號
原件名稱
材料
1
引線
參照訂單指引
2
環氧樹脂
3
外殼
PBT
4
孔眼
黃銅
5
上板
黃銅
6
下缸體
PBT
7
活動臂
參照訂單指引
8
雙金屬閥瓣
9
下部端子
黃銅
10
固定觸點
AgNi alloy

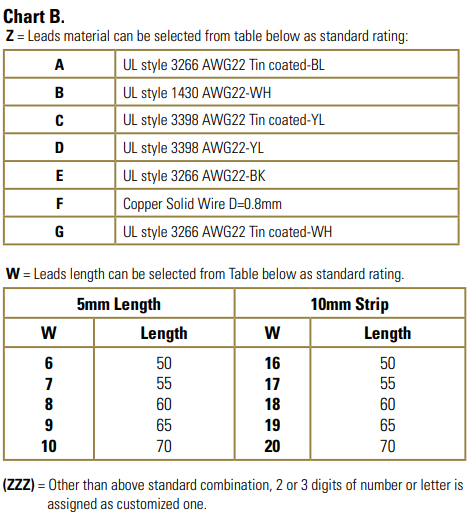

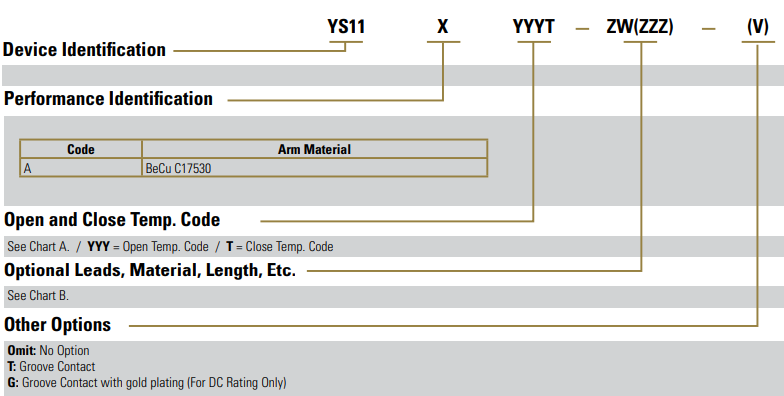

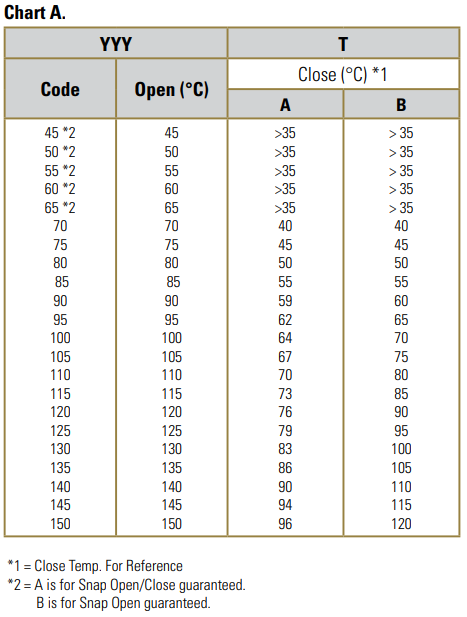

訂單指引
例如選用: YS11A130B-C7YS11帶C17530材料的活動臂。130°C打開，100°C關閉溫度。UL3398,AWG22,55mm長引線。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
